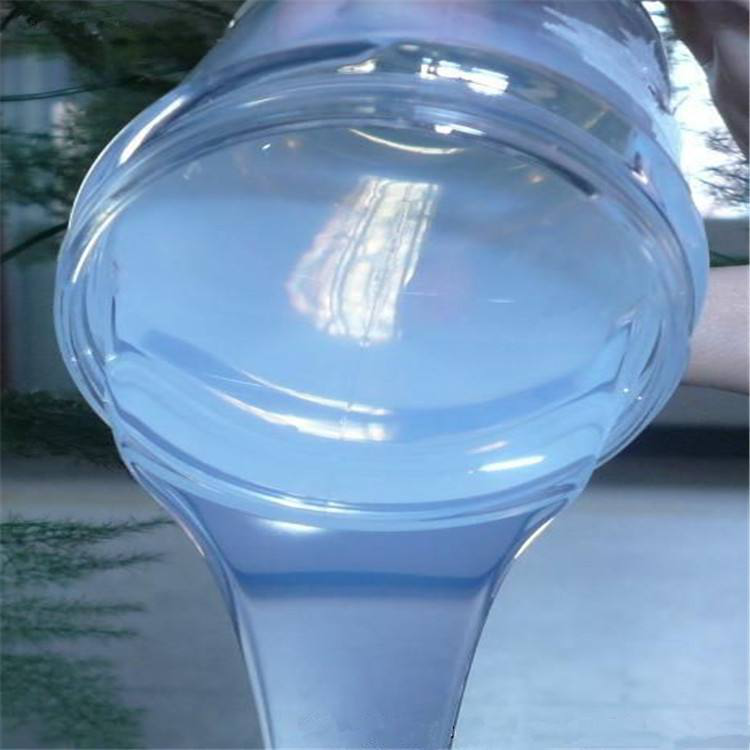

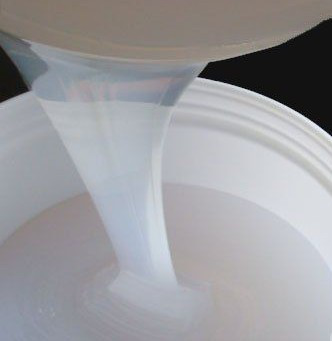

矽膠製品材料（liào）各種各樣，除（chú）了混硫化矽膠之外是在灌膠工藝上（shàng）也得到廣泛的使用，雙組分縮合型室溫硫化模具矽橡膠（jiāo）是較（jiào）常見的 一（yī）種室溫硫化矽橡膠，其生膠通常是羥基封端的聚矽氧（yǎng）烷，再與（yǔ）其它配合劑、催化劑（jì）相（xiàng）結合組成膠料，這種（zhǒng）膠料的粘度（dù）範圍可從 100厘沲至一百萬厘沲之間。分流（liú）淌性和（hé）半流淌（tǎng）性兩種，可用於灌封和塗敷使用。產品可以達到高透（tòu）明狀態（tài）。

　　一、產品用途

　　雙組分縮合型室溫硫化模具矽橡膠的硫化時（shí）間主要取（qǔ）決於催化劑的類型、用（yòng）量以（yǐ）及溫度。在（zài）室溫（wēn）下要達到完全固化需（xū）要一天（tiān） 左右的時間，但在150℃的溫度下隻需要1小時。可在一65~250℃溫（wēn）度範圍內長期保持彈性，並具有優（yōu）良的電氣性能和化（huà）學穩定性 ，能耐水、耐臭氧、耐氣候老化，加之用法簡單，工（gōng）藝（yì）適用性強，因此，廣泛用作（zuò）灌封和製模材料。各種電子（zǐ）、電器元件用室溫 硫化（huà）矽橡膠塗覆、灌封後（hòu），可以起到防潮、防腐、防震等保（bǎo）護作（zuò）用。可以提高（gāo）性能和穩定參數。雙組分室溫硫化矽橡膠特別適宜 於做（zuò）深層（céng）灌封材（cái）料並具有較快的硫化時間，這一點是優（yōu）於單組分室（shì）溫硫化矽橡膠製品之處。

　　雙組分室溫硫化（huà）矽橡膠硫化後具有優良的防粘性能，加上硫化時收縮率極小，因此，適合於用來製造軟模具，用於鑄（zhù）造環氧 樹（shù）脂、聚酯樹脂、聚苯乙烯、聚氨酯、乙烯基塑料、石蠟（là）、低熔（róng）點合金等的模具。

　　二（èr）、使用方法

　　1、本產品分（fèn）為（wéi）AB兩種組分，其中A組分為白色膏狀物，B組分（fèn）為液體固化劑。在使用（yòng）時，先將AB兩組分以20-30：1（質量比）進 行（háng）配比，攪拌均勻，即可使用；

　　2、被粘物表麵應盡可能保持幹淨無油汙（wū），從而（ér）保證矽橡膠與產品表麵具有（yǒu）良好（hǎo）黏結；

　　3、在使（shǐ）用過（guò）程中（zhōng），攪拌會帶入空氣，造成內部含（hán）有氣泡，如果需要，可以通過在密封容器中進行抽真空脫泡；

　　4、當甲乙兩（liǎng）種組（zǔ）分混合後，考慮到其操作（zuò）期，盡可能在20分鍾內用畢；

　　5、將混合物（wù）塗敷在（zài）材料表麵，停放24小時待其完全固化後（hòu）即可使用；
